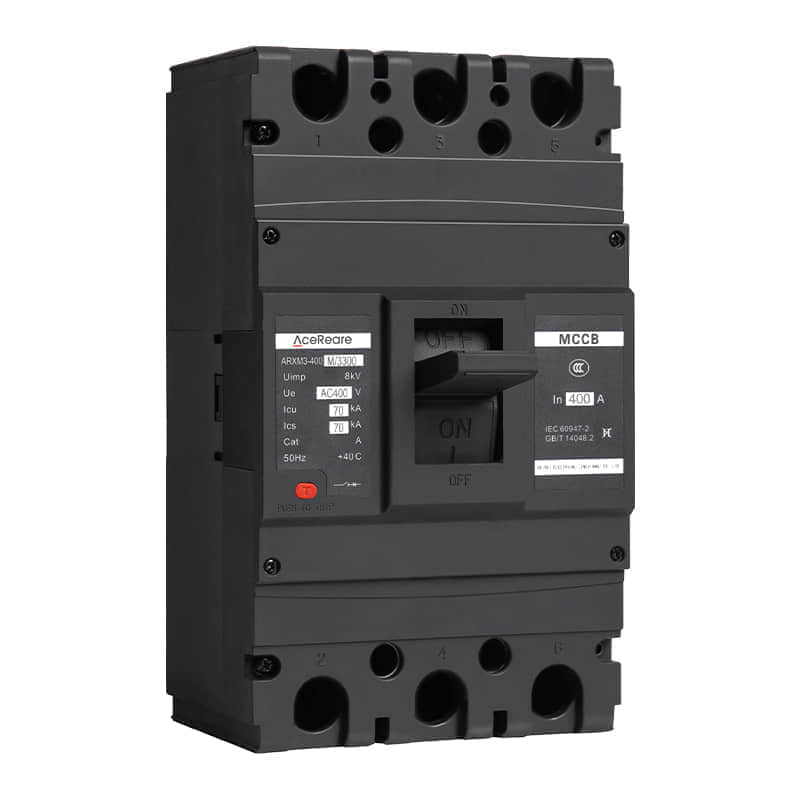

万能式断路器（MCCB，Molded Case Circuit Breaker）是一种重要的电气保护装置，广泛应用于低压配电系统中。它能够有效地切断电路，避免过载、短路等异常电流对电气设备和线路造成损害。与传统的熔断器和空气开关不同，万能式断路器不仅具备过载保护功能，还具备短路保护、欠电压保护等多重功能，是现代电气系统中不可或缺的安全设备。
万能式断路器的核心原理是通过电流继电器和热保护装置来实现对电路的保护。具体来说，万能式断路器由以下几个主要部分构成：
脱扣机构：该机构在电流过大时，会自动断开电路，防止电流对电路和设备造成破坏。其脱扣机制包括热脱扣和电磁脱扣。热脱扣是通过热膨胀原理，电流过大时引起电阻丝加热，从而使脱扣机构动作；电磁脱扣则是通过电磁力来感应电流的大小，当电流达到一定值时，脱扣机构自动动作。
触头系统：万能式断路器的触头系统由固定触头和活动触头组成，活动触头在脱扣机构的作用下实现断开，进而切断电路。
灭弧装置：在断路器断开电路时，由于电流的瞬间中断，会在接触点形成电弧，灭弧装置则通过物理手段使电弧熄灭，防止电弧引起设备火灾等事故。
外壳和塑料支架：万能式断路器的外壳通常由耐高温、抗冲击的塑料材料制成，可以有效防止电气设备受到外部环境的影响，保证其长期稳定运行。
二、万能式断路器的应用领域
万能式断路器的应用非常广泛，主要包括以下几个方面：
建筑电气配电：在大型建筑、工业厂房等复杂的电气系统中，万能式断路器可以用来作为主配电盘的保护装置，确保在电流过载或短路时及时切断电路，保护设备免受损害。
